28 мм AF92 горячей крышки (рис.)

штат:
Количество:

1. Введение:

Противоугонная заглушка 28 мм AF92 пластиковая противоугонная крышка изготовлена ​​из высокопроизводительной пластиковой крышки бутылки специальным материалом. Когда крутящий момент открытия составляет от 7 до 20 дюймов-фунтов, он обладает отличным эффектом уплотнения и может использоваться для наполнения напитков чая и соков.

2. Спецификация продукта:

Вес CAP (G) Общий вес 3,15 ± 0,15

Внешнее измерение (мм) Высота крышки 20,0 ± 0,3

CAP максимальный наружный диаметр 31,9 ± 0,3

Наружный диаметр противоскользящей зуба (4 мм от верхней части крышки) 30,05 ± 0,3

3. Параметры применения:

Стандарт рта бутылки: 28 ммпко кристаллизация, 1716 кристаллизации шеи бутылки

Cap Model: AF92

Материал кепки: PP

Рекомендуемая настройка верхнего давления: 20 ± 3 кг

Рекомендуемый статический крутящий момент настройки: 17 ± 3 дюйма-фунта

Открытие крутящего момента: 7-20 дюймов-фунтов

Рекомендуемый режим управления крутящим моментом в режиме онлайн: 8 ~ 18 дюймов-фунтов (после охладителя бутылки)

Описание:

Вышеуказанные параметры приложения суммируются из теста на заполнение на укупорке, таком как Zalkin во Франции. Когда используется крышка бутылки AF92, может потребоваться подходящий тест и регулировка.

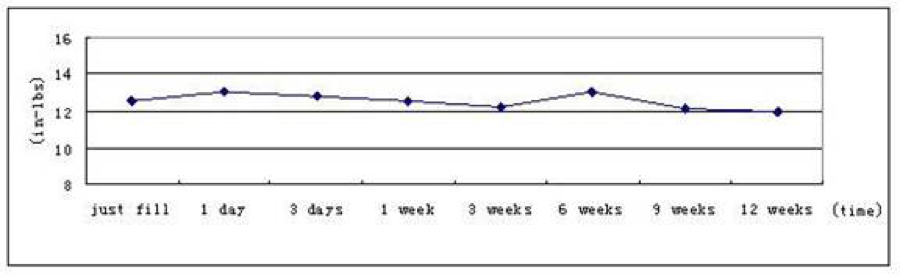

4. Характерная кривая нормальный крутящий момент открытия температуры (дюйм-фунс) - Time Trend
