Combiblock Combiblock Blowing-Filling - это высокая эффективность и высокотехнологичная встроенная система. Он встроен в комплексную систему выдувания бутылок, систему заполнения и систему укупоров в одном устройстве; Снижение средних этапов пустой трансмиссии бутылки, пустая обработка бутылок, накапливания и хранения; улучшено санитарное состояние упаковки; вырезать поперечное загрязнение; повышена целая эффективность работы линии и значительно снижает потребление энергии; Поэтому он сократил всеобъемлющую стоимость для напитков завод.

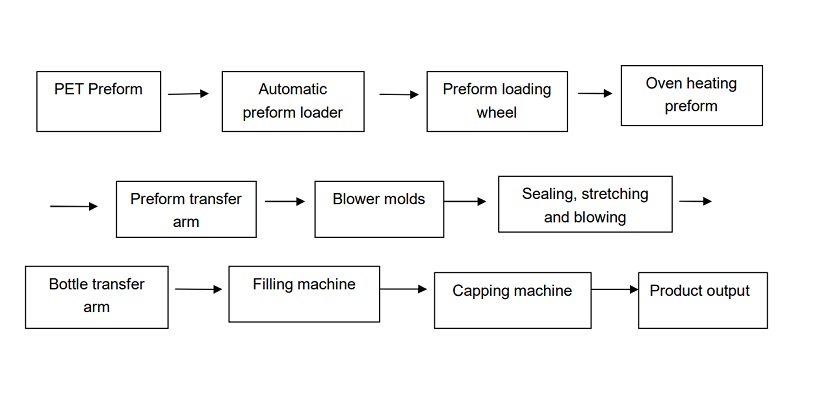

1.1Рабочий процесс оборудования
Preform Входное отопление Обнаружение выдувной бутылки Обнаружение рта (часть продуктов, нуждается в нее) Звездная коробка передач с высокой скоростью.
1.2 Основные характеристики
(1) принять технологию сервоприводов, чтобы обеспечить синхронно работает электронную станцию и заправочную станцию; Точность передачи высока; Техническое обслуживание удобно.
(2) Преформа ввода, расширения, расшифровка, нагревание, передача, растяжение, выдувание, охлаждение и вывод бутылки контролируется компьютером автоматически; Таким образом, это не нужна помощь работника, поэтому она значительно снижает стоимость труда и вероятность перекрестного загрязнения и улучшению эффективности производства.
(3) стабильная производительность выдувной единицы составляет 18000bph; Квалифицированная ставка до 95%.
(4) Раздел наполнения использует серводвигатель + PLC + HMI для управления, скорости производства, выходов сдвига, сигнал тревоги неисправности все может отображаться на сенсорном экране, работает прост и визуализируется.
(5) Принять высокое точное заполнение расходомера, без рефлюкса, предотвращают загрязнение от повторяющегося заполнения.
(6) оснащен идеальной функцией очистки CIP
(7) Заполнение резервуара, наполнитель клапана и детали, которые контактировали с жидкостями, непосредственно изготовлены из превосходных, коррозионно-устойчивых и гигиены пищевых продуктов.
(8) Наполнительная машина принимает принцип заполнения расходомера; Скорость заполнения быстро, уровень жидкости точен.
(9) Укупорочная машина принимает усовершенствованное устройство магнитного сцепления для регулировки крутящего момента укупоров, он гарантирует качество укупоров.
(10) Электрические компоненты, пневматические компоненты и датчик обнаружения являются принятыми международными известными брендами; Он расширил и гарантировал устойчивость всей системы управления машиной.
(11) За исключением нескольких отмеченных точек смазки (точки смазки, которые необходимо смазывать работой, были отмечены на машине, очевидно, машина принимает централизованную систему смазки.
1.3 Введение бутылочной машины
1.3.1 Структура характеристики продувки машины
Автоматическая роторная выдувная машина успешно разработана и исследована нашей компанией, поглощая наиболее продвинутую технологию производства бутылок в мире. Он в основном изготовлен из бункера, повышенной системы, подкладки, устройство, духовки и мэйнфрейма, электрической контрольной системы и пневматической контрольной системы.
Диаграмма выдувания бутылок
Система бункера и повышения
Определенное количество преформ будет храниться в бункере, чтобы гарантировать непрерывное производство. Заголовки будут повышены на подкладку с помощью ремня бункера, а затем отправляются в печь вдоль наполнительной рельсы, который будет дополнительно производиться.
Описание производительности оборудования:
После того, как преформы загружены в бункер, они контролируются компьютером. Количество загрузочных преформ может быть автоматически регулируется в соответствии с скоростью производства;
Выходная скорость может быть свободно регулируется в зависимости от различных преформ, чтобы сделать количество загрузки заготовки со скоростью производства;
Конструкция роторных пластиковых переноса ремня обеспечивает преформы, избегающие повреждения и загрязнения во время передачи;
После выложены преформы проходят направляющее колесо на сиденья Preform, а затем войти в печь, которая будет нагреваться. Заголовки нагревают на восемь слои лампы в духовке, каждый слой лампы могут нагреваться отдельно. Нагревательная циркуляция вентилятора в нижней части духовки составляет среднюю температуру внутренней печи.
Духовой шкаф
В духовке преформы движутся вперед и вращаются, чтобы сделать каждую часть бутылки одинаковую температуру. После нагрева преформы имеют эластомерное свойство, поэтому преформы могут быть растянутыми двусмысленными. Для мягких питьевых бутылок диапазон температуры составляет 90 ~ 100 ℃, а для бутылок горячей наполнения диапазон составляет 110 ~ 120 ℃. Тепловая печь контролируется количеством рабочих ламп, температуру настройки и мощности духовки.
Структура духовки
Контроль нагрева инфракрасных ламп принимает контроль замкнутой петли. После установки температур духовки и преформы компьютер автоматически отслеживает и обеспечивает колебание температуры в пределах определенного значения, чтобы избежать производства из-за различной температуры между днем и ночью;
Чтобы предотвратить преформу от деформации из-за нагревания, печь имеет устройство преформы, отвергающее устройство (устройство превратится за преформление, когда он попадет в печь, и превратится в преформу, когда он выйдет из духовки) шейка преформы вниз без нагревания в духовке. Специальное разработанное устройство воздушного охлаждения и устройство водяного охлаждения предотвращают температуру духовки слишком высоки, еще больше они могут охлаждать винт заготовки. Такая же температура духовки обеспечивается охлаждающим воздухом, контролируемым вентилятором преобразования частоты, который продлевает срок службы инфракрасных ламп;
После нагревания нагревают, предварительная форма будет проверяться автоматическим инфракрасным инспектором, его температура будет отображаться на компьютере, что делает каждую преформу одинаковую температуру и дополнительно обеспечивает устойчивость метода продувки и высокую скорость готовой продукции;
Когда оборудование ломается вниз, специальное сконструированное устройство для быстрого охлаждения воздуха гарантирует, что Prefroms все еще останавливается в духовке, чтобы быть охлажденным, таким образом, эти преформы могут быть использованы снова;
Специальное разработанное устройство для выброса преформы может извлечь неквалифицированные выполнения.

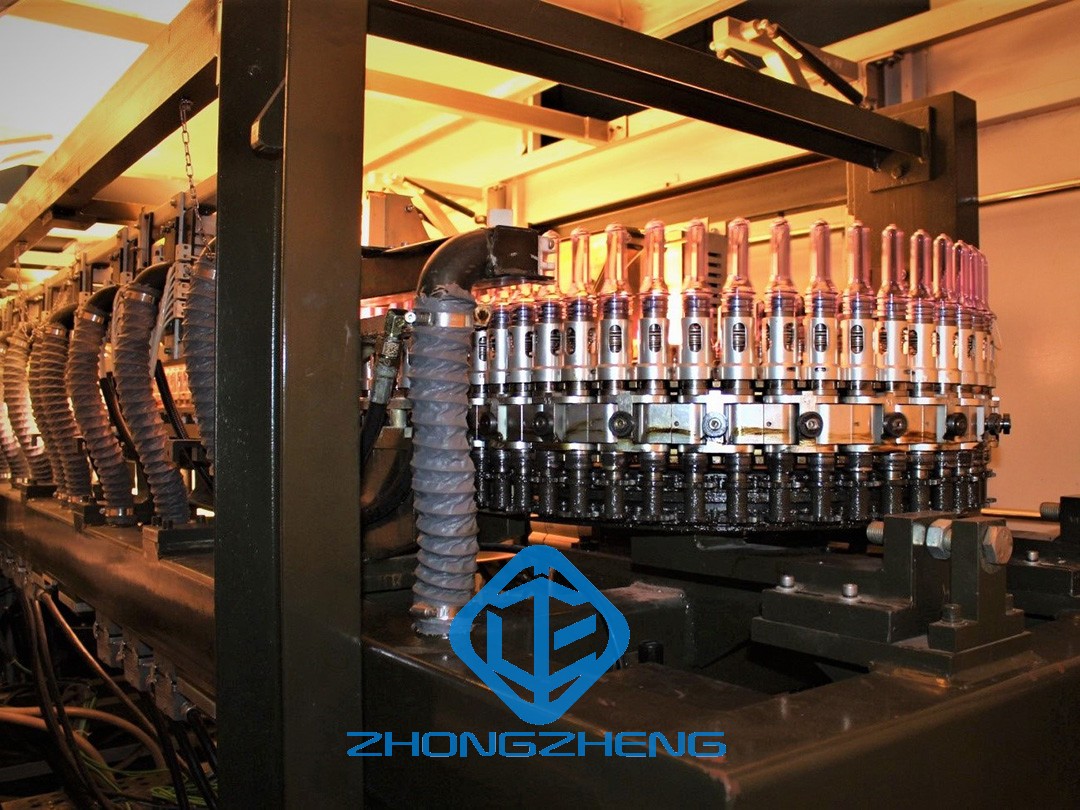

Мэйнфрейд
После нагревания в духовке предварительная форма будет передаваться в пресс-форма путем переноса руки. Заготовка будет герметизирована уплотнительным сиденьем, растянутым на растяжку сиденья и взорваться от воздуха с низким давлением и воздухом высокого давления (горячая наполнительная бутылка будет взорваться от охлаждения воздуха). Согласно различным техническим требованиям, пресс-форма будет охлаждаться охлаждающей водой, если удары холодной наполнительной бутылки, плесень будет нагреваться с помощью горячего масла, если удары горячей наполнения бутылки. Весь производственный процесс будет контролироваться компьютером.
Проверка и вывод бутылки
Последуют, бутылка будет перенесена из плесени на выходной рельс, которая может быть связана с воздушным конвейером наполнительной линии. Или бутылка будет напрямую перенесена на конвейерную ремень в хранилище для бутылок.
Рабочая теория бутылкой выдувной машины
Главная камера будет вращаться на высокой скорости. Ротационный угол будет протестирован кодером на верхней части оборудования, а датчик, установленный на главной камере. Затем информация будет отправлена обратно к компьютеру, которая отправит сообщение на электромагнитный клапан в соответствии с программой, установленной оператором. Определенные действия будут проведены, чтобы впредь взорвать в определенное время, чтобы закончить метод духовного метода двойного ориентированного метода во время ротарие машины, а также создается конформационные бутылки.
Система привода и синхронизации
Установка скорости на панели управления → PCC (программируемая система управления) → Преобразователь → Главный электродвигатель → коробка передач → ремня → зубчатый ремень → скорость кулачка и префис. и бутылка производится кулачкой
Специальная система рамки прессформы
Специальная система разработанного пресс-формы обеспечивает возможность быстрой и точной изменяющейся формы;
Рамка пресс-формы с устройством баланса давления воздуха делает минимальную линию перерыва при выдувных бутылках, которые гарантируют качество бутылок;
Специальная конструкция уплотнения шеи уменьшает давление между преформой шеи и уплотнение к минимуму, при этом шейка преформы не может быть повреждена.
Дважды продувная система
Оборудование имеет специальный дизайн в два раза в два раза (оборудование для горячих наполнительных бутылок имеет три раза выдувной систему) ------ Предоставление, дует с высоким давлением, чтобы наконец сделать бутылку. Духовое давление и время второго дурака можно регулировать. Система может гарантировать качество готовой бутылки, поэтому некоторые бутылки с сложными формами могут быть взорваны;
Система имеет специальное спроектированное давление над загрузкой и устройствами защиты от потери, которые могут предотвратить повреждение пневматических частей;
Система имеет специальную конструированную растяжку, которая гарантирует, что каждая бутылка может быть растянута с одинаковой скоростью и мощностью во время процесса растяжения.
Система передачи руки
Передача преформ и бутылок завершается трансферным рычагом, что предотвращает заражение преступниками и бутылками;
Рука переноса из нержавеющей стали обрабатывается точностью, мягко контакты с Prefrom или бутылкой, что может избежать царапин шеи;
Передача ARM имеет скручивающую силу над устройством защиты загрузки, которое препятствует повреждению оборудования, когда он разрушается.
Безопасная и надежная механическая коробка передач
Все важные части передачи исходят от известных брендов в Европе и американке, поэтому оборудование имеет надежное качество и длительный срок службы, подключение ключевой передачи имеет систему мягкой защиты;
Специальная разработанная механическая защита и автоматически замените систему: Prefrom ввода устройства, духовкой, перенесенной рычаги, вращающейся воздуходувки, главный двигатель, все вышеперечисленное имеет скручивающую силу над системой защиты загрузки. Хотя оборудование ломается, оно не будет повреждено;
Торсионная муфта оборудования принимает американский бренд, который может легко отрегулировать оценки, причем автоматические функции сброса перегрузки. После устранения сопротивления системы передачи автоматически вращается сама по себе, все связанные детали будут точно сбросить в исходное положение, без регулировки оператора. Так что вся система удобна и быстрая;
Передача главного двигателя принимает немецкий двигатель частоты преобразования частоты Германии, положительную скорость передач и преобразователь, которые имеют характеристики гибкого неклассного стартера, неклассной регулировки, безопасности и стабильности;
Точное соединение между зубчатым ремнем и зубчатым лентом колесом гарантирует точный и безопасный запуск каждой части передачи.
Система управления PLC Siemens
Система управления автоматической продувной машиной состоит с SIMATIC HMI (интерфейс Man-Machine), системой управления отраслью Siemens (система PLC) и связанным с этим контролирующим, проверке и выполнения деталей. Настройка включения, отключения и нагревателя оборудования может быть выполнено интерфейсом Man-Machine автоматически.
Операционная панель HMI (Man-Machine) Панель управления содержит 36 функциональных ключей программы (28 из них со светодиодом). Машина для выдувания для бутылок можно управлять, нажав клавиши на оперативной панели или нажав на мышь (интерфейс USB находится под нижней частью панели).
1.3.2 Преимущества нашей автоматической роторной бутылки.
Система загрузки заготовки
Преформы могут быть переданы и выложены автоматически. Это будет тревожить, когда нет преформы. Он прекратит загрузку преформы, когда температура не соответствует требованиям производства. Все выше, убедитесь, что безопасное использование оборудования.
Система отопления заготовки
В горизонтальной духовке охлаждающий воздух, естественно, удары от вниз до того, какие убедитесь, что между обеими сторонами не влияют. Преобразования нагреваются инфракрасными лампами, которые обладают сильной проницаемостью; Японские инфракрасные бесконтактные температурные устройства проверки температуры определяют температуру выполнения для осуществления контроля обратной связи с замкнутым контуром, достигнута цель автоматически контроля, тем самым обеспечит консистентность нагревания каждой преформы и реализовывать разумное и эффективное использование энергии Отказ
Главная вращающаяся колесная система
В водной и воздушной вращающейся системе распределения разрабатывается американским известным производителем ротационного уплотнения и нашей компании. Имеет разумную структуру и длительный срок службы; Трубы, рамки плесени и газовые клапаны легко устанавливаются и поддерживаются.
Система воздуха
Высокоточный фильтр отдельно контролируется немецкими электромагнитными клапанами Airtec, которые имеют характеристики точного действия и легкого и удобного обслуживания. Таким образом, согласованность продуктов и устойчивость продукции гарантированы.
Система передачи руки
Передача заготовки и бутылки завершена рукой переноса из нержавеющей стали, которая гарантирует санитарно-бутылки. Кроме того, система передачи ARM обеспечивает бутылку в воздушный конвейер, который напрямую подключается к линии наполнения.
Система передачи
Вся система передачи управляется немецким двигателем шитья, что гарантирует синхронизм каждого действия.
Система изменение плесени
Быстрая и легкая система изменений формы
значительно улучшить эффективность производства
(например, ему нужно около 20 ~ 30 минут до
Изменить плесень из 16 полостей дует
машина)
Утомительная система
Уникальный утомительный дизайн значительно уменьшается
шум в семинаре, который гарантирует
Тихое окружение.
Система защиты безопасности оборудования
Каждый крутящий момент силы силы и ключевой точкой оборудования имеет защитную защиту от момента, с помощью сервисного момента, выключатель для защиты от электричества, выключатель для защиты от хода и другие гарантии, гарантирующие безопасную эксплуатацию оборудования, избегают эксплуатации человека и продлевает срок службы оборудования и сохраняет плату за обслуживание.
Система защиты персональной безопасности
С одобрительной системой CE вся машина защищает личную безопасность строго подчиняться сертификации CE.
Система управления
Изготовлен из контроллера PLC Siemens, Siemens PCC Man-Machine Interface и другие функциональные детали, система управления может автоматически контролировать подарки и бутылки для передачи бутылок, проверку пробоя и личной безопасности. Вся система проста и проста в эксплуатации, безопасна и надежно, значительно снижая инвестиции человеческих ресурсов и технического обслуживания оборудования.
1.3.3 Основные компоненты
Нет | Предметы | Бренд | Страна |
1 | Главный мотор | Норм | Германия |
2 | Группа ударных клапанов | Seitz. | Швейцария |
3 | Переработка клапана Группа | Seitz. | Швейцария |
4 | Комбинированный цилиндр | NH. | китайский язык |
5 | Растягивающее цилиндр | Airtec. | Германия |
6 | Управление электромагнитным клапаном | Airtec. | Германия |
7 | Фильтр высокого давления | Ходок | Англия |
8 | Ограничитель крутящего момента | R + W. | Германия |
9 | Тормозной барабан | Rexroth | Германия |
10 | Линейная сладивная машина | Rexroth | Германия |
11 | Плата | Siemens | Германия |
12 | Панель управления | Siemens | Германия |
13 | Низковольтный аппарат | Аб | Соединенные Штаты Америки |
14 | Бесконтактный переключатель | Бабушка | Германия |
15 | Инфракрасный уголок термодетектора | Optex. | Япония |
16 | Кодировщик | БОЛЬНОЙ | Германия |
17 | Инфракрасная луча отопительная трубка | Haichuang | Китай |
1.4 Внедрение наполнения и укупорочной машины

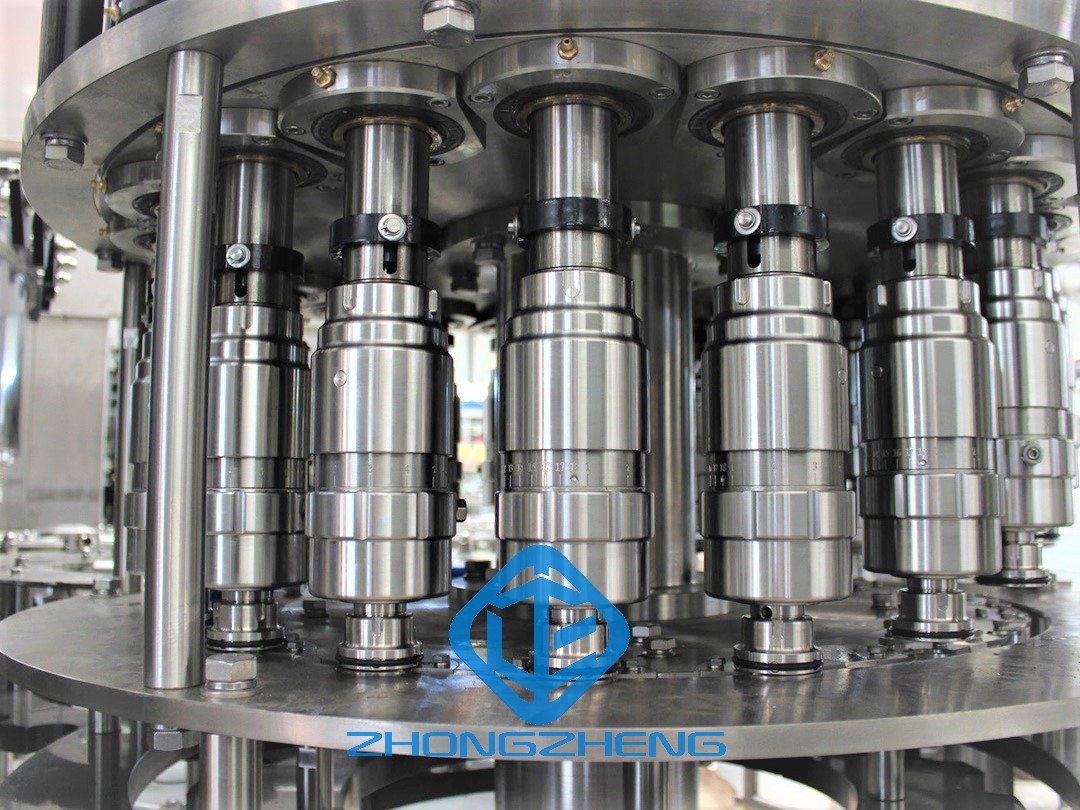

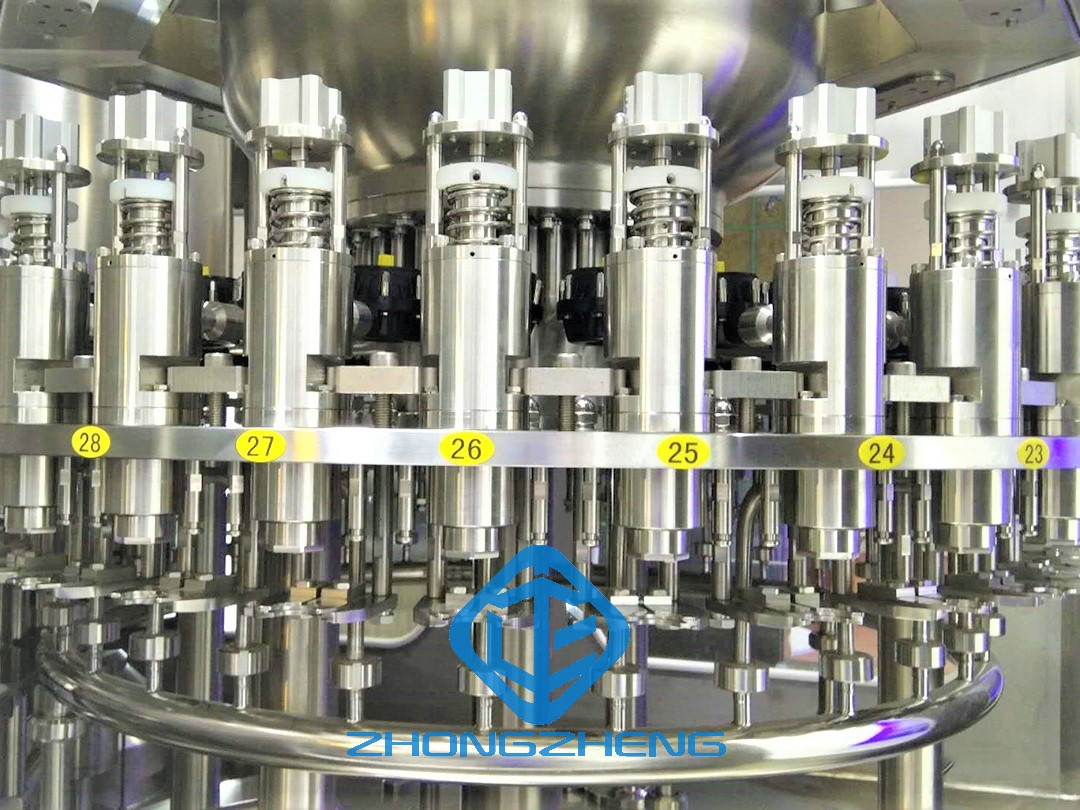

●Наполнитель
Принять швейцарский заполнение расходомера Digmesa; Весь процесс наполнения делится на два этапа, приблизительное заполнение и точность, точность наполнения высока; Скорость заполнения быстро и уровень жидкости является точным; Целый процесс заполнения не имеет рефлюкс, оно предотвращает загрязнение от повторяющегося наполнения.
●Каппирование
Укупорочная машина принимает широко используемый блок передачи башни. На верхней части укупорочной машины он принимает высокоточную роторную структуру для поддержки; Между тем, чтобы увеличить стабильность, он добавляет кроваты на дне для поддержки; Это повысило жесткость блока укупорки и претендовать на гарантию эффекта охватывания. Укомплектованная голова принимает итальянскую компанию AROL Company. Прикручивание придерживается регулируемая магнитная муфта, согласно требованиям параметров колпачков, привинченная сила может непрерывно регулироваться от 0,6 до 2,2 н. М; Когда сила прикручивания выше установленного значения, привинченная головка реализует простаистых эксплуатации автоматически, он не приведет к истиранию крышки, квалифицированную скорость CAP выше 99%.
